Место на участке.

Относительно ровная площадка для организации там некого подобия стапеля под сборку панели ворот. Ворота могут создаваться как под существующий забор так и проектироваться и строится с нуля, вместе с забором. Материал и конструкция столбов забора может быть разной, и ,что бы не стереть тут пальцы в кровь, расписывая особенности того или иного варианта, я дам одно решение. Предположим, что вы делаете забор одновременно с воротами, и в качестве опорных столбов забора используется металлическая профильная труба.Остальные варианты требуют привлечения специалиста каменщика или бетонщика, а он, если не по пояс деревянный, сможет разобраться на основании нижеизложенных чертежей, что и куда ему закладывать и монолитить.

Заполните форму обратного звонка и получите всю необходимую информацию по телефону.

Благодарим Вас за обращение.
В ближайшее время мы с Вами обязательно свяжемся.

И так преступим к созданию автотических гаражных ворот!

Этап первый, проектирование.
Размер ворот

. Есть исходные данные :
- Ширина проёма в свету
- Высота забора
- Материал забора
На основании этого определим длину панели ворот вместе с противовесом – это 1,5 ширины проема ворот + 200мм

Откатные ворота комплектующие. Откатные ворота своими руками

Общая схема ворот

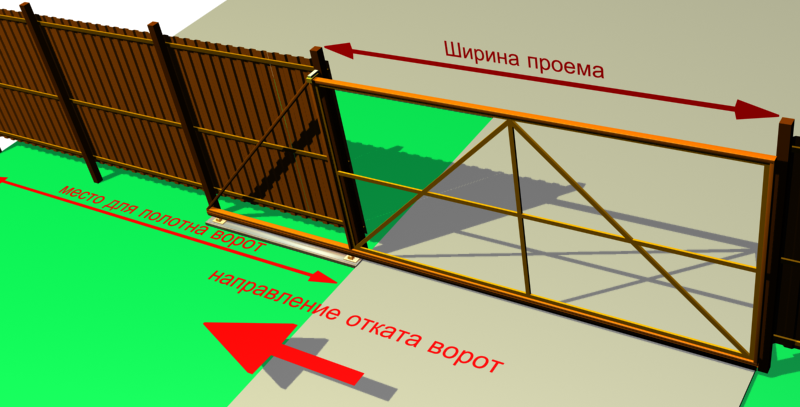

Направление отката панели – при взгляде изнутри участка это будет влево или вправо. Наличие свободного места для полотна ворот – это 1,6 ширины проёма в сторону отката

По ширине все проходит? Ок. Разберемся с высотой. Обычно высоту ворот делают ниже высоты забора на 5-10 см.В любом случае крайний столб проема должен быть выше ворот хотя бы на 5 см, по этому нет особого смысла делать ворота выше верхней точки полотна забора. Высота ворот складывается из высоты панели + дорожный просвет. Дорожный просвет зависит от фундамента и от габаритов консольной системы. В среднем он получается 7-10 сантиметров. Зимой проблем с очисткой от снега при таком просвете не наблюдается.

Материал обшивки.



Это может быть металлический профильный лист (профнастил) различный видов и цветов, доска, филенка, алюминиевый сайдинг и др.

Откатные ворота комплектующие. Откатные ворота своими руками

После того, как определили для себя эти важные моменты, имеет смысл набросать эскиз будущего изделия.

Откатные ворота комплектующие. Откатные ворота своими руками

Этап второй, закупка комплектующих и материалов.

Нам потребуется:

Комплект для консольных откатных ворот.  Металл для изготовления фундамента. Цемент и песок для фундамента. Краска и герметик. Металл для изготовления ворот. Обшивка ворот. Крепеж обшивки.Провода для закладки под автоматику.

Комплект для консольных откатных ворот

Откатные ворота комплектующие. Откатные ворота своими руками

Это набор из роликов, несущей балки П образного гнутого профиля, различных ловушек и держателей.

Внешний вид составляющих комплекта ROLL GRAND №3 с металлическими роликами для ворот от 3 до 4 м, весом до 400 кг.

1 - направляющий рельс - 6м.п

2- Роликовая каретка - 2 шт

3- Накатной ролик - 1 шт

4- Верхние ролики - 1 шт

5- Нижний уловитель - 1шт

6- Заглушки резиновые - 2 шт

Материалы для фундамента

Швеллер [ 18, длиной в половину ширины ворот.
Арматура, диаметром 12мм в количестве 30 погонных метров. (С запасом на 4 метровые ворота)
Цемента марки М400 нужно 4-5 мешков.
Щебня треть от объема фундамента (около 0,3 куба). Песка 0,4 -0,5 куба

Металл для панели ворот

X метров профильной трубы 60x30x2 или 60x40x2
Y метров профильной трубы 40x20x2

Крепеж обшивки.

В случае обшивки профлистом применяются: Вытяжные заклёпки 3,2x10 либо кровельные саморезы 4,5x20

Откатные ворота комплектующие. Откатные ворота своими руками Откатные ворота комплектующие. Откатные ворота своими руками



Тех или других надо в среднем 20 штук на 1 лист покрытия.

Краска и герметик.

Краска эмаль НЦ-132 или Hammerite. Уходит около 3 литров.
Акриловый герметик и пистолет для него – 1 труба
Автомобильный противокоррозийный грунт в баллончике – 1баллон

Провода для последующей автоматизации

Пускай сегодня вы не планируете ставить электропривод ворот, рано или поздно этот вопрос всё равно у вас возникнет.
Лучше озаботится кабельными делами на этапе стрительства, чем потом ломать асфальт, портить фен-шуй и дырявить столбы под заделку проводов.
Потребуется силовой провод 3x1,5 для подводки питания от электрощита до фундамента.
сигнальные провода 2x0,75 для подключения фотоэлементов и сигнальной лампы. 30 метров обычно достаточно
Для выносной антенны пойдет телевизионный коаксиальный кабель, при подземной прокладке используйте гофрированный ПНД трубу, ну и вообще, соблюдайте СНиПы и ГОСТы.

Этап третий, монтаж ворот.
Изготовление и монтаж фундамент

эскиз закладной пластины в фундаменте

Откатные ворота комплектующие. Откатные ворота своими руками

Из швеллера и арматуры изготавливается арматурный каркас фундамента
Длина швеллера берется из расчета половины ширины проема.
В грунте, рядом с забором выкапывается траншея П образной формы для установки каркаса глубиной, в месте установки колонн не менее 1700 мм, перемычка не менее 500 мм. Дно траншеи подсыпается слоем песка толщиной 100 мм и трамбуется.

Верхняя плоскость швеллера – это условный «ноль» констркции ворот. От положения этой плоскости (выше или ниже дороги) зависит дорожный просвет (расстояние "В" на эскизе "ключевые параметры фундамента").
Так как вы уже имеете на руках несущую тележку и балку ворот, можете прикинуть дорожный просвет для комплектов ROLL GRAND составляет 75мм.
Не рекомендуется делать уровень фундамента ниже уровня дороги без нормального дренажа, поскольку там постоянно будет скапливается вода. Дорожный просвет меньше 5 см – гарантированные проблемы зимой.

ключевые параметры фундамента

Откатные ворота комплектующие. Откатные ворота своими руками

установка закладной пластины

Откатные ворота комплектующие. Откатные ворота своими руками

Арматурный каркас устанавливается в траншею, выравнивается.
Особое внимание при выравнивании следует обратить на параллельность продольной оси швеллера линии забора и горизонтальный уровень.
Сам швеллер необходимо расположить как можно ближе к столбу забора (см эскиз слева).
Прокладываются необходимые провода в гофрах. Пучек проводов должен выходить в месте установки электропривода, это примерно посередине фундамента (расстояние "A" на эскизе "ключевые параметры фундамента").
Точка выхода пучка отстоит от наружного края швеллера на 5-7 см (растояние "Б").
После всех поверок конструкция заливается бетоном, еще раз проверяются уровни, отметки и остается цементироваться.

Не забудте перед заливкой бетона проложить необходимые провода под автоматику.

чертеж фундамента

Откатные ворота комплектующие. Откатные ворота своими руками


Бетон фундамента должен набрать прочность в течении 3-5 дней. По истечении этого срока можно приступать к монтажу ворот.

Изготовление каркаса ворот

На ровной площадке вбиваем в землю колья, согласно схеме, выставляем их с помощью гидроуровня в ноль и укладываем сверху деревянные или металлические перемычки достаточной жёсткости.
На этой конструкции раскладываем, предварительно нарезанные в размер, профильные трубы 60x30x2 и прихватываем их точками по краям. Профильные трубы необходимо нарезать таким образом, что бы при их соединении не было отверстий, доступных для воды.Проверяем диагонали конструкции и провариваем швы.

Откатные ворота комплектующие. Откатные ворота своими руками

Из профильной трубы 40x20 нарезаем заготовки для внутренней обрешётки. Прихватываем их, проверяем, не повело ли конструкцию и привариваем обрешётку короткими (около 1 см) швами с шагом 0,4 метра. Зачищаем сварочные швы, обезжириваем и красим.

Откатные ворота комплектующие. Откатные ворота своими руками

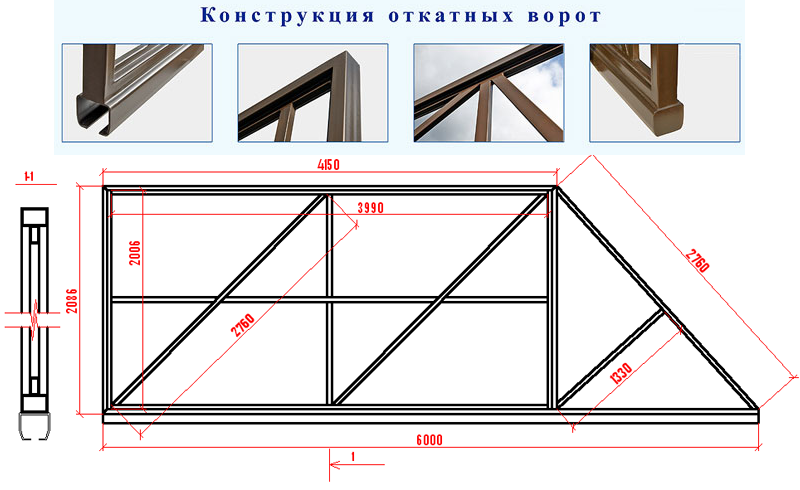

Пример чертежа каркаса ворот на проём в 4 метра.

Откатные ворота комплектующие. Откатные ворота своими руками

Монтаж ворот

В несущую балку вставляем обе несущих тележки и устанавливаем эту конструкцию на фундамент.
Выдвигаем балку в проем, регулируем просвет между столбом и концом балки. Расстояние "А" и "Б" должно быть одинаковым и примерно равным 4-5 см.
Так как консоль будет стремится завалится на свободный конец, подкладываем под нее дощечки.

Откатные ворота комплектующие. Откатные ворота своими руками


Прихватываем сваркой заднюю несущую тележку.

Откатные ворота комплектующие. Откатные ворота своими руками

Обратите внимание на то, что при полном открывании ворот концевой ролик может уперется в переднюю несущую тележку. Переднюю тележку приваривайте, сместив её от края проема примерно на 150 мм, по месту.

Проверяем горизонтальность конструкции, и размеры "А" и "Б". Если в норме, обвариваем площадки несущих тележек. Достаточно по 4 качественных шва длинной 4 см на каждую площадку.

Монтаж панели ворот. Откатываем несущую балку так, что бы ее центр приходился на середину фундамента, и устанавливаем каркас панели. Привариваем каркас к балке, контролируя совпадение осей каркаса и балки. Сваривать надо в промежутке между 2 опорами, двигая конструкцию поочередно вправо и влево. Шов длинной 2-3 см с шагом 40 см с обоих сторон. Старайтесь не варить в том месте, где в балке находятся ролики. Высокая температура может их повредить.

Откатные ворота комплектующие. Откатные ворота своими руками

Откатные ворота комплектующие. Откатные ворота своими руками

Установка верхних роликов.

Способ крепления может быть различным, но лучше не  прикручивать его анкерами на кирпичный столб – ненадежно. Если используется сварка – демонтируйте пластиковые ролики, они очень любят плавится от малейшего нагрева. В процессе регулировки выставите кронштейн так, что бы панель ворот стояла строго вертикально. Смажьте ролики кронштейна перед их окончательной установкой.

Откатные ворота комплектующие. Откатные ворота своими руками Автомобильным акриловым противокоррозионным грунтом в баллончике пролейте щель в месте соединения панели ворот и несущей балки. Дождитесь полного высыхания грунта и уберите его подтеки. Акриловым герметиком, с помощью пистолета, аккуратно нанесите колбаску состава в щель между панелью и несущей балкой. Щель должна быть полностью герметична. Дождитесь высыхания герметика, обезжирите и покрасьте поврежденные места.

После высыхания краски ворота можно обшивать. Размещайте крепежные элементы равномерно, через одно углубление на профлисте. Среднюю линию крепежа можно сделать после установки всех листов на ворота, отбив ее ниткой по заранее нанесенным отмекам. После обшивки наружной плоскости каркаса ворот можно приступить к установке нижней ловушки.

Откатные ворота комплектующие. Откатные ворота своими руками

Так как нижняя ловушка воспринимает вес консольной части ворот и разгружает основные опорные тележки, она должна быть надежно закреплена. Обычно ловушка приваривается к приемному столбу - это профтруба 30x60 (на эскизе не показан). Приемный столб имеет смысл закрепить на столбе забора с помощью сварки к закладным или большим количеством (6-8 шт) разненсенных по плоскости столба анкеров. Нижнюю Ловушку нужно крепить так, что бы ворота на нее закатывались своим концевым роликом, приподнимаясь при этом на 3-5 мм. Ловушку лучше приварить, но с возможностью в последствии срезать швы и переварить ее, так как при установке зубчатой рейки автоматики панель несколько коробит вбок и ловушку приходится переставлять.
